Käytämme tarkkaa hiontamatovaihderakennetta moottoroidun pyörimisvaiheen tekemiseen. Matovaihteen tarkkuuskierrosvaiheen alennussuhde on erittäin suuri, ja se on erityinen kierukkavaihteen nopeuden vähennys ja yleisesti käytetyllä suhteella on 180: 1,72: 1, 90: 1 ja 45: 1. Sitä voidaan käyttää kaikenlaisilla askelmoottoreilla, ja sillä on hyvä mekaaninen itselukittuva suorituskyky matovaihderakenteella, joten erittäin tarkkaa pyörimisvaihetta käytetään laajalti testilaitteissa ja 3C-automaatiossa ja niin edelleen.

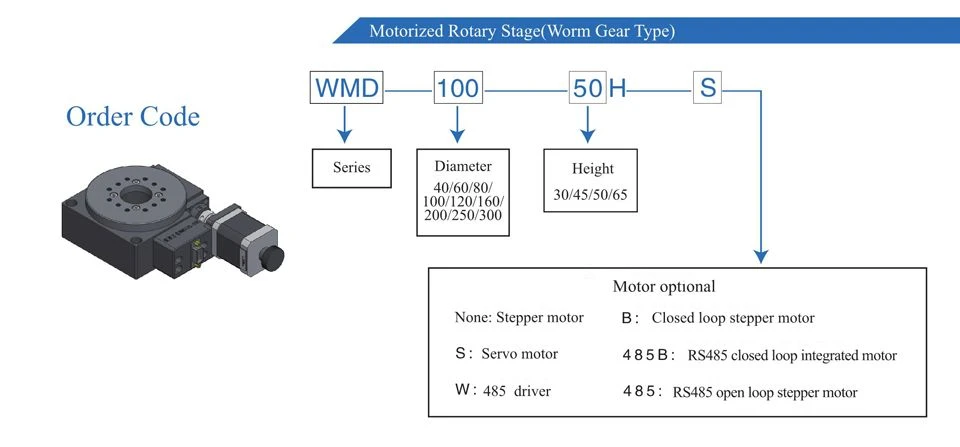

Mallin koodi

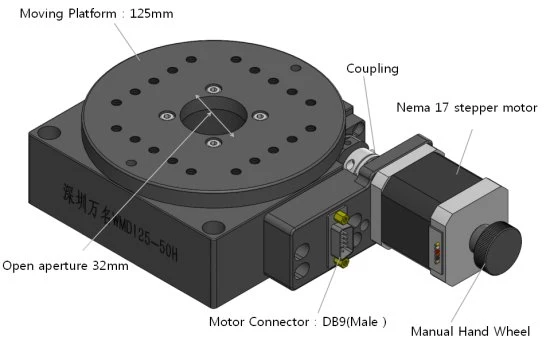

Tarkkuuspyörövaiheen määrittely
| Malli | WMD125-50H | ||
Rakenne-parametri | Pyörivä kulma | 360° | |
| Halkaisija | 125MM | ||
Suhde | 72:1 | ||
Käyttömoottori | NEMA 17 | ||
Käyttömekanismi | Mato-varusteet | ||
| Suurin nopeus | 50°/S | ||
Suurin kuorma | 35kg | ||
Tarkkuusparametri | Nettopaino | 2,5 kg | |
Päätöslauselma(Ei alajakoa) | 0.025° | ||
Toistuva tarkkuus | ±0,05° | ||
Absoluuttinen tarkkuus | ±0.06 | ||
Top Platen loppuminen | 15um | ||
Yhdensuuntaisuus | Klo 10 | ||
Sähköinen Spec | Koti-asema | Tyyppi | 1 PCS: n sisäinen NPN-tyyppinen hall-anturi. |
Jännite | DC5-24V | ||
Moottorin liitin | DB9-nasta (mies) | ||
Huomautuksia:Kaikki moottoroidut tavalliset matovaihteen pyörivät vaiheet askelmoottoreilla; valinnaiset suljetun silmukan askelmoottorit, servomoottori ja ohjelmoitavat mod-väylän RS485-integroidut moottorit. | |||
 |
|

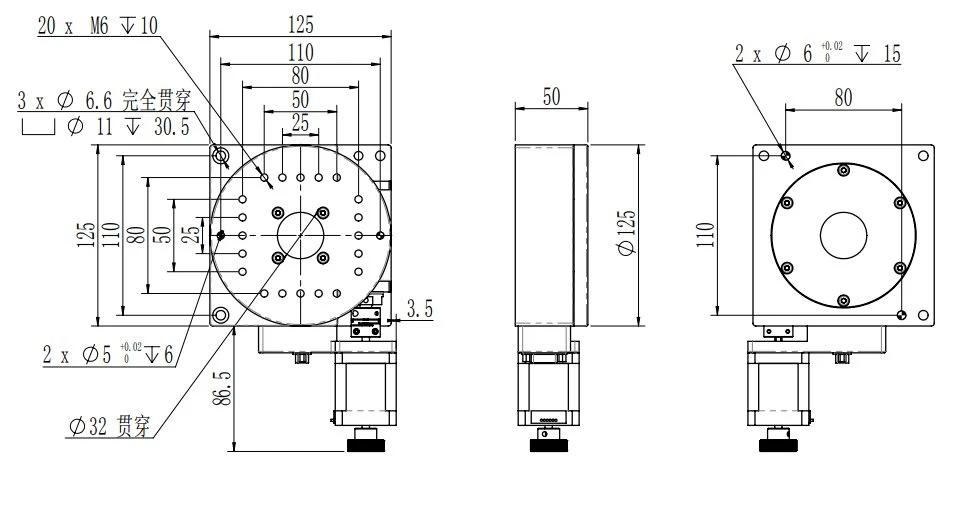

WMD125-50H-piirustus (42BYG) |
|
Ominaisuuksia
● Pyörimisvaiheen mato ja vaihde on tarkka jauhaminen useilla monimutkaisilla prosesseilla.
● Madon ja hammaspyörien käsittely: taonta, sorvaus, gobbing, jyrsintä, leikkaus, muotoilu, parranajo, hionta, lämpökäsittely, hampaiden hionta, tarkastus.
● Lämpökäsittelymenetelmä: hiiletys, induktio, liekki, nit-ajo. Joten prosessien jälkeen matovaihteen pyörivä vaihe on vieläkin kestävämpi.

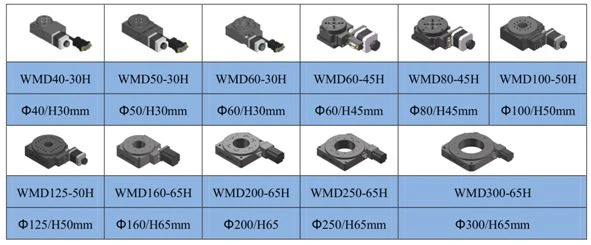

Mitä muita malleja on saatavana Worm Gearin kiertovaiheeseen?
UKK
Kysymys 1: Oletko kauppayhtiö vai valmistaja ?
V: Olemme tehtaantuottaja.
Kysymys 2: Mikä on MOQ?
V: MOQ: 1 KPL
Kysymys 3: Kuinka pitkä toimitusaikasi on?
V: Vakiomallin moottoroituja pyörimisvaiheita varten meillä on varastossa. Se tarvitsee 3 päivää toimitukseen maksun saamisen jälkeen.
Epätyypillisessä mukautetussa kiertovaiheessa se tarvitsee 10-15 työpäivää maksun saamisen jälkeen.
Kysymys 4: Toimitatteko näytteitä? onko se ilmainen vai ylimääräinen?
V: Kyllä, voisimme tarjota näytteen testattavaksi, mutta sinun on maksettava rahti- ja näytekustannukset.
Kysymys 5: Mitä teknisiä vaatimuksia meidän tulisi tarjota räätälöidylle pyörivälle vaiheelle?
V: Räätälöityä moottorin pyörivää vaihetta varten sinun on vahvistettava alla olevat parametrit henkilökuntamme kanssa.
1.Mikä on maksimikuormasi?
2. Mikä on tarkkuus, jota kysyit?
3.Mikä on suurin nopeutesi pyörimisvaiheessa?
4.Kuinka asennat sen? Vaakasuora, pystysuora, nosto jne
5.Mikä on kuormasi ulottuvuus?
6.Muut tekijät, jotka ovat mielestäsi tärkeitä.
Q6: Miksi valita WANMING Kiinassa?
1.Erinomainen tiimi: Ammattimainen rakenneinsinööri asiakkaiden piirtämiseen ja näytteisiin.
2.Erinomainen laadunvalvonta: Varustettu kepin laadunvalvonnalla, joka seuraa kokeneita insinöörejä.
3.Erinomainen kustannussäästö: Pieni kokeiluerätilaus saatavilla.
4.Johtava aika on lyhyt: Meillä on CNC-koneita, NC-vaihteistojen parranajokoneita,
NC-hammaspyörämyllyn ling, CNC-hammaspyörien hiomakoneet, joten laatua ja tuotantoaikaa voitaisiin hallita.
5.Tarkkuuden testausseloste on saatavilla. Meillä on erittäin tarkka API-laserinterferometri, joka on tuotu Yhdysvalloista.
